FPC軟排線和FPC排線你了解多少

FPC軟排線又叫柔性印刷電路板，通俗講就是用軟性材料做成的PCB連接器。

通常經過高溫貼合而成，再經過電鍍處理，大大增加產品的使用是壽命。然后根據客戶要求，進行后端加工，制作成不同樣式外觀的產品。

FFC軟排線具有柔軟、隨意彎曲折疊、厚度薄、體積小、拆卸方便等優點，可以任意選擇導線數目及間距，使用更方便，大大減少電子產品的體積，減少生產成本，提高生產效率

FFC軟排線產品由三種主要原材料構成：

1、絕緣膠(PET)。

2、導體（扁平銅線）。

3、加強板。

常規間距：

①排線間距：0.3mm、0.5mm、0.8mm、 1.0mm 1.25mm, 2.0mm 2.54mm；

②排線長度：15mm～ANY；

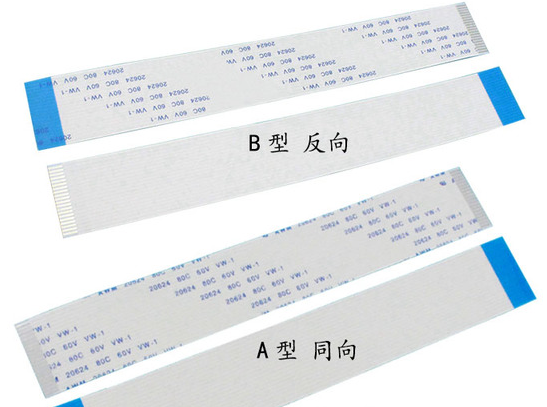

③排線型態：A、B、C、D、E、F、G、H、I、J、K；

④EMI對策：銅箔、鋁箔、銅箔麥拉、鋁箔麥拉、導電布、銀漿處理、吸波材等。

主要特色：

①制造微型化、小巧、高密集成；

②節省空間；

③簡化配線程序，連線簡單；

④節省人力成本；

⑤柔性優良、應用靈活、可折疊。

主要應用于各種數碼通訊產品、便攜式電子產品、電腦周邊設備、測量儀器、汽車電子等領域，如手機、數碼相機、筆記本電腦、MID、MP3\4\5、掌上游戲機、音響系統等。

FPC排線是FPC柔性電路板的一種，因此它的構成與FPC柔性電路板相同。

FPC排線一般是長條形的，兩端設計成可插拔的針狀，可直接與連接器相連或焊接在產品上。

FPC排線常用基材一般是用壓延銅箔材料，用到的表面處理工藝一般是沉金。

FPC排線具有柔韌性：

可彎曲，應用靈活，可以任意角度折疊。適用需要來回移動的產品部件上面。方便布線，使產品線路布局簡單，美觀。

FPC排線具有抗干擾性

FFC軟排線產品經過屏蔽加工，容易解決電磁干擾(EMI)問題。是電子產品信號傳輸更加穩定。避免因電磁干擾而產生的質量問題。

FPC排線具有抗氧化性

產品經過鍍鎳，后鍍錫或者鍍金處理，能適應更加惡劣的環境。有效避免因氧化引起的品質異常，增加電子產品的使用壽命。
